Superaquecimento em salas elétricas e CCM: causas, cálculo de carga térmica e soluções HVAC
O inimigo invisível: por que as salas elétricas superaquecem?

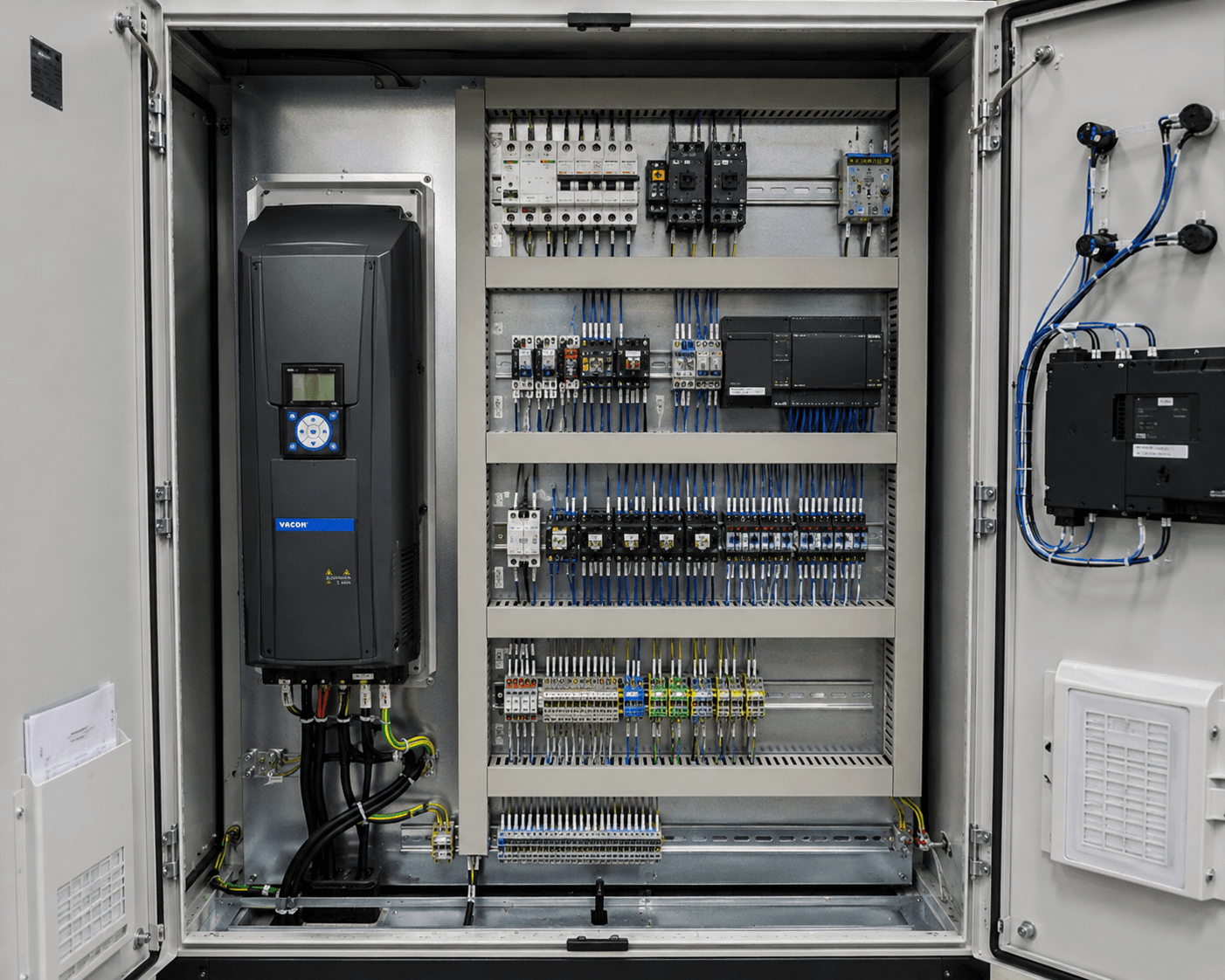

Em plantas industriais modernas, as salas elétricas e os Centros de Controle de Motores (CCM) concentram cada vez mais equipamentos de automação e acionamento. A cada modernização ou retrofit de linha, novos inversores de frequência, soft-starters, servodrives, CLPs e fontes chaveadas são adicionados aos painéis — aumentando drasticamente a densidade de calor dissipado por metro quadrado. O problema é que, na maioria das plantas, o sistema de ventilação ou ar-condicionado original não foi redimensionado para acompanhar essa carga. Em dias quentes de verão, a ventilação natural ou por simples exaustão apenas insufla ar externo já aquecido, elevando a temperatura interna da sala a patamares perigosos para a operação.
O custo real do calor: trip, derating e redução drástica da vida útil
O excesso de temperatura em salas elétricas raramente se manifesta como uma falha de fácil diagnóstico. O sintoma mais comum é o desarme repentino (trip térmico) de inversores e disjuntores durante os picos de produção — parando linhas inteiras sem que haja um defeito elétrico aparente. Além disso, os fabricantes de eletrônica de potência especificam curvas de derating: acima de 40 °C ambiente, inversores perdem de 1% a 2,5% de sua capacidade nominal de corrente por grau excedente. Pela regra de Arrhenius, a cada 10 °C de aumento acima da temperatura ideal de projeto (22–25 °C), a vida útil estimada de semicondutores, capacitores eletrolíticos e módulos IGBT cai pela metade, gerando queimas prematuras e alto custo de reposição.
O que são e como se formam os pontos quentes (hot spots) em salas elétricas
Um ponto quente (hot spot) é uma concentração anômala de calor em um ponto específico de um circuito, conexão ou componente elétrico. Quando a temperatura ambiente de uma sala elétrica ou CCM ultrapassa os 35 °C ou 40 °C, o diferencial térmico necessário para que o ar resfrie os componentes diminui drasticamente. Isso cria um ciclo vicioso: qualquer resistência de contato elétrica natural gera calor por efeito Joule (P = R · I²); sem ar frio suficiente para dissipar esse calor, o metal se aquece ainda mais, aumentando sua resistência elétrica e gerando calor exponencial — até atingir temperaturas que degradam o isolamento ou fundem os condutores.
Exemplos reais de pontos quentes críticos encontrados em salas elétricas e CCMs

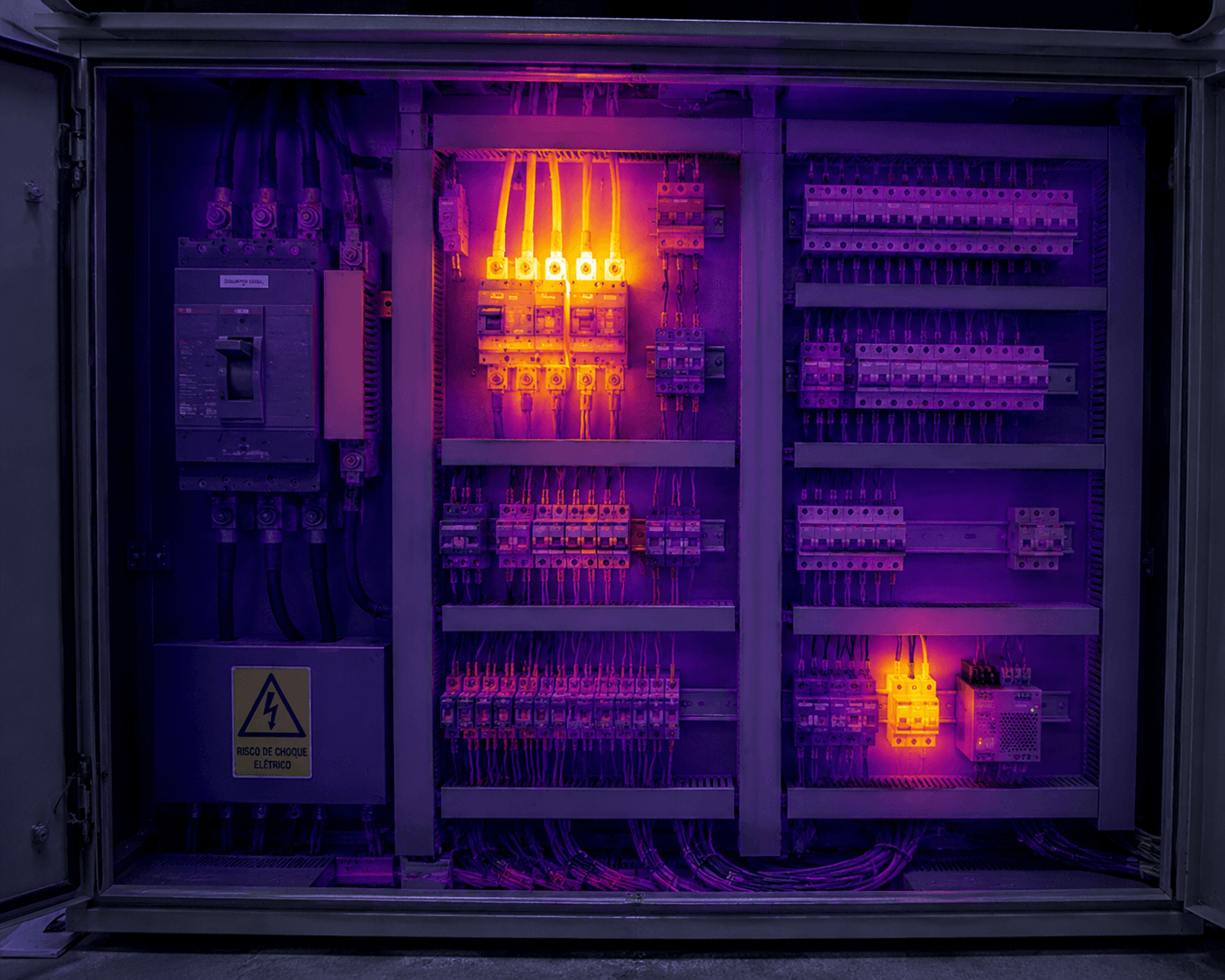

Durante inspeções termográficas e rotinas de manutenção preditiva em indústrias pesadas, os pontos quentes mais frequentemente associados à alta temperatura ambiente e ventilação deficiente incluem: 1. Barramentos principais e junções parafusadas (Cobre e Alumínio): Conexões que sofrem fadiga mecânica ou afrouxamento por ciclagem térmica. Sob alta temperatura ambiente, essas junções atingem facilmente de 90 °C a mais de 130 °C, oxidando rapidamente os pontos de contato e criando risco iminente de soldagem térmica ou arco elétrico (arc flash). 2. Módulos IGBT e dissipadores de inversores e soft-starters: Em painéis sem vazão de ar adequada, o ar quente expelido pelo próprio inversor recircula no topo do cubículo, criando uma 'bolha térmica'. O dissipador não consegue trocar calor e a junção interna do semicondutor atinge o limite térmico (> 125 °C), causando desarme por falha de sobreaquecimento ou destruição do IGBT. 3. Terminais de cabos de força e bornes de motores: Terminais prensados ou parafusados nos disjuntores de saída que alimentam cargas pesadas. O calor acumulado no painel resseca e carboniza a isolação de PVC ou XLPE do cabo, expondo o condutor vivo e provocando curto-circuitos fase-terra. 4. Células de bancos de capacitores: Capacitores para correção de fator de potência são extremamente sensíveis à temperatura. Em cubículos acima de 45 °C, o dielétrico líquido/gasoso se degrada, as carcaças estufam e ocorrem pontos quentes severos nos terminais de ligação e fusíveis de proteção. 5. Transformadores secos e reatores de linha: A falta de renovação de ar na parte inferior dos cubículos de transformação gera pontos quentes nos enrolamentos e núcleos magnéticos, ressecando a resina e o verniz isolante classe F/H e provocando descargas parciais internas. 6. Contatores e relés térmicos em regime contínuo: O calor excessivo dentro das gavetas de CCM causa sobreaquecimento nas bobinas de retenção e nos polos de contato, resultando em soldamento acidental de contatos ou deformação das carcaças termoplásticas.
Termografia infravermelha: critérios de gravidade e o gradiente Delta-T

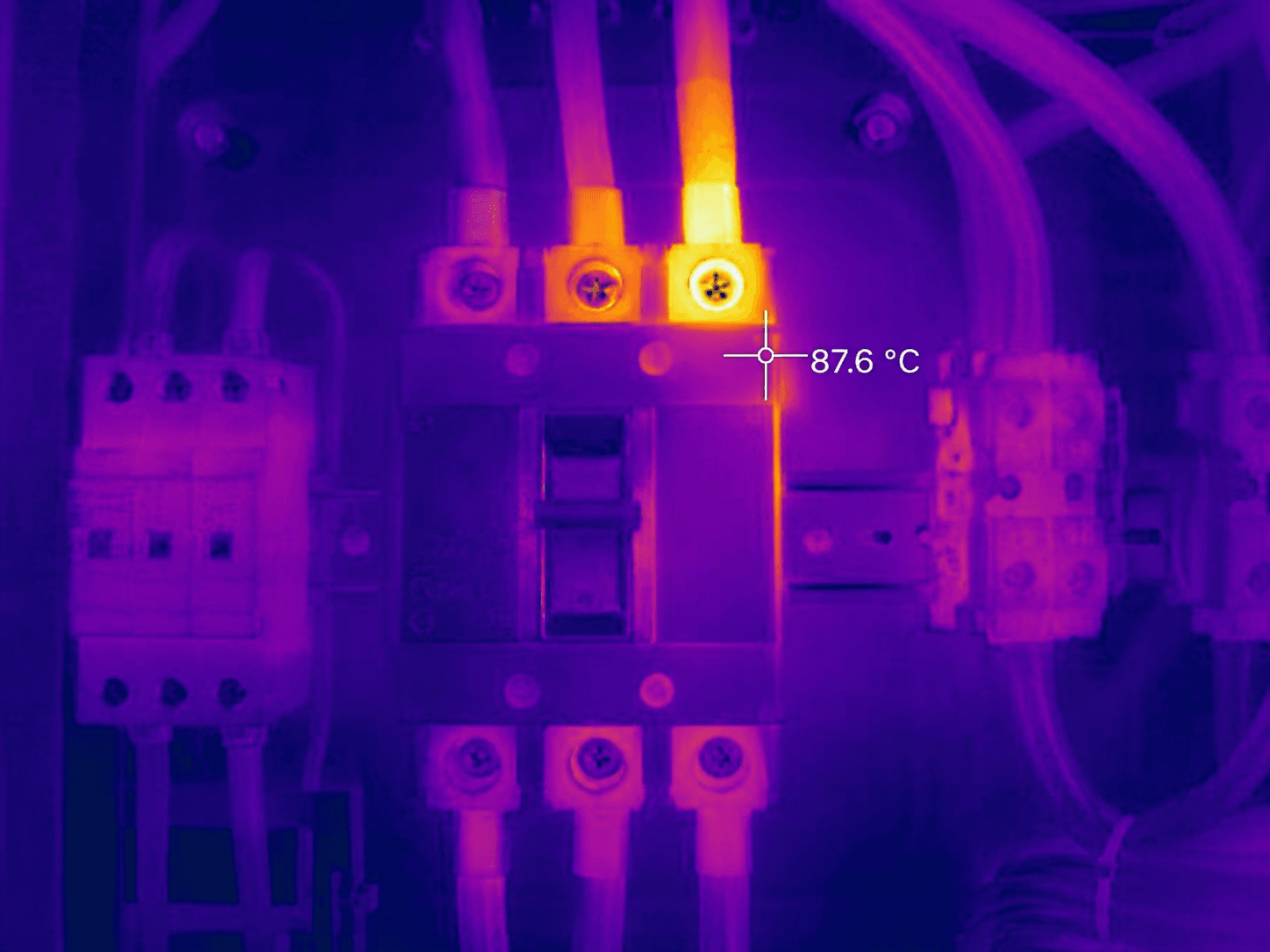

Na manutenção preditiva conforme as diretrizes da NETA (InterNational Electrical Testing Association) e normas da ABNT, a gravidade de um ponto quente é medida pelo gradiente térmico (Delta-T ou ΔT) comparando o ponto suspeito com um componente similar sob a mesma carga ou com a temperatura ambiente da sala: • ΔT de 1 °C a 10 °C (Anomalia leve): Aquecimento inicial que deve ser registrado e acompanhado na próxima inspeção de rotina. • ΔT de 10 °C a 20 °C (Anomalia moderada): Indica aumento de resistência ou deficiência local de ventilação. Exige correção programada na próxima janela de manutenção. • ΔT de 20 °C a 40 °C (Anomalia severa): Condição crítica com risco elevado de dano a componentes adjacentes e perda de isolamento. Demanda intervenção em curto prazo. • ΔT acima de 40 °C ou Temperatura Absoluta > 90 °C–100 °C (Emergência crítica): Risco iminente de queima, fusão de barramentos, desligamento inesperado ou princípio de incêndio. Exige ação corretiva imediata. Manter a sala elétrica entre 22 °C e 24 °C assegura a capacidade convectiva ideal do ar, evitando que anomalias leves evoluam rapidamente para emergências críticas.
Como calcular a carga térmica real de uma sala elétrica e CCM
O dimensionamento correto do sistema de climatização depende de um levantamento rigoroso de todas as fontes de calor. Em uma sala elétrica, as perdas por efeito Joule dos equipamentos constituem a maior parcela: inversores de frequência dissipam tipicamente entre 2% e 4% de sua potência nominal em calor (um inversor de 100 kW, por exemplo, gera cerca de 3 kW de calor contínuo); soft-starters e transformadores secos internos dissipam de 1% a 2%; e bancos de baterias e UPS (no-breaks) dissipam de 5% a 8% da capacidade. A essa dissipação interna somam-se as cargas de envoltória (insolação na cobertura e paredes externas), iluminação da sala e a carga de calor e umidade do ar externo de renovação/pressurização. Somente um memorial de carga térmica formal garante a seleção da capacidade ideal (em TR ou kW).
Tecnologias de climatização: Self-contained, Ar de Precisão ou Chillers?

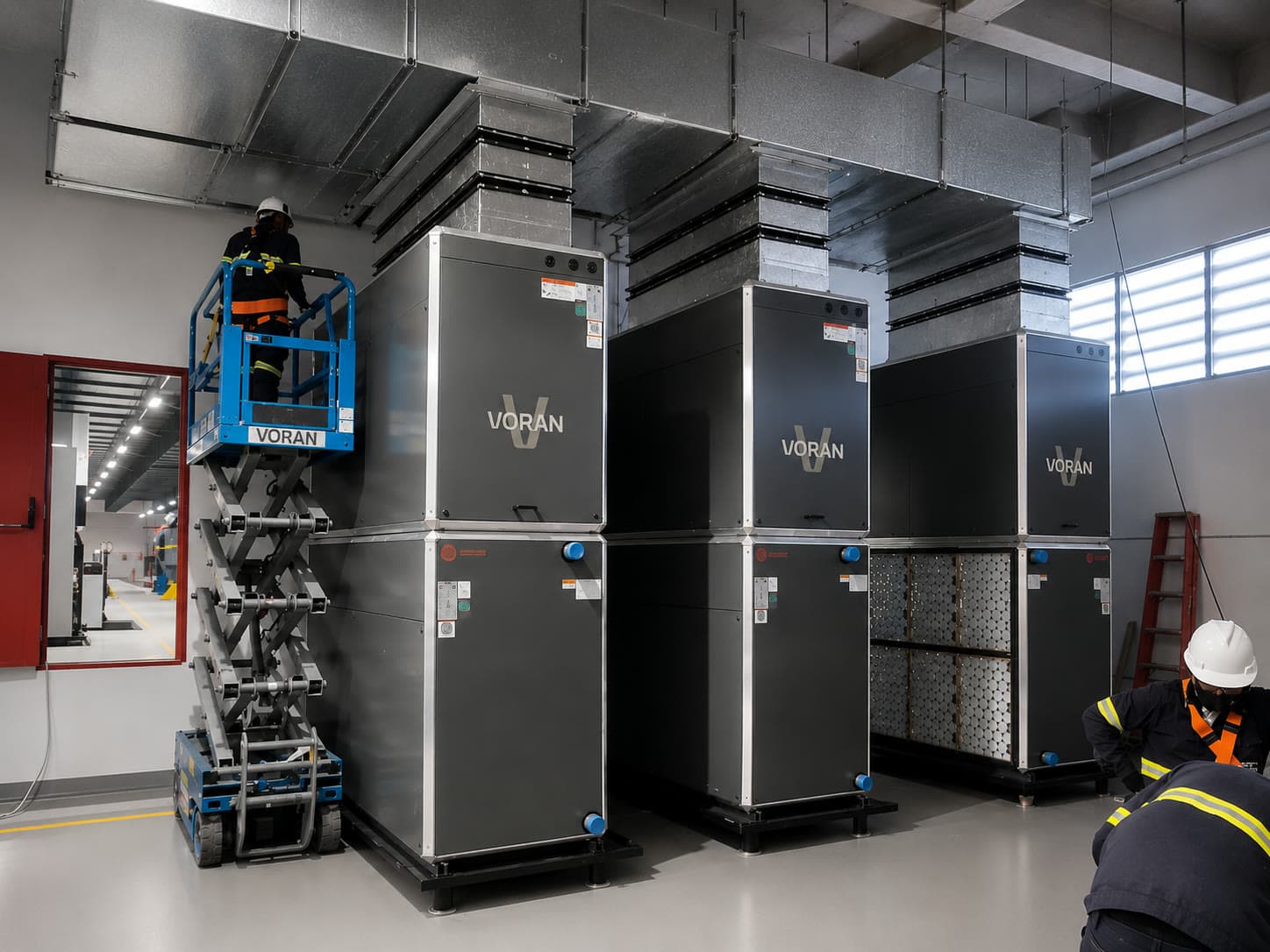

Para ambientes industriais pesados, a escolha do equipamento é decisiva. Sistemas do tipo split comercial não suportam o regime contínuo 24/7 de uma sala elétrica industrial. A solução padrão da indústria é o uso de equipamentos Self-contained industriais (condensação a ar ou a água), que oferecem construção mecânica robusta, alta vazão de ar e fácil acesso para manutenção externa à sala. Já para salas de automação de precisão, DCS e servidores de chão de fábrica, recomenda-se o Ar-condicionado de Precisão (CRAC/CRAH), projetado especificamente com alto Fator de Calor Sensível (SHR > 0,90) e controle psicrométrico fino. Em grandes complexos industriais, a integração com centrais de água gelada (Chillers) e fan coils de alta capacidade garante eficiência energética em larga escala.
Redundância N+1 e a prevenção contra umidade e condensação
Uma sala elétrica comanda processos de milhões de reais por hora — por isso, o sistema HVAC não pode ter ponto único de falha. A configuração recomendada é a redundância N+1 com automação de rodízio cíclico de compressores e chaveamento automático: se uma unidade desarmar ou entrar em manutenção preventiva, a unidade reserva assume instantaneamente a carga térmica. Outro ponto crítico é o controle de umidade relativa (mantida entre 40% e 60%): um sistema mal projetado ou superdimensionado sem controle pode atingir o ponto de orvalho, provocando condensação sobre barramentos metálicos e placas eletrônicas frias, o que acarreta arcos elétricos e fugas de corrente.
Como o Grupo Voran conduz o projeto e a instalação na sua planta
O Grupo Voran (Voran Systems) atua de ponta a ponta na climatização de salas elétricas e CCMs: realizamos o diagnóstico termográfico em campo, identificamos pontos quentes e perdas de isolamento, elaboramos o memorial de cálculo de carga térmica, projetamos a rede de dutos com fabricação própria e selecionamos os equipamentos dos principais fabricantes mundiais. Toda a instalação é executada com equipe própria de engenharia e montagem — seja em operação contínua ou durante janelas de paradas programadas de manutenção —, finalizando com o balanceamento aerodinâmico (TAB), comissionamento documentado e contratos de manutenção preventiva com suporte em todo o Brasil.
